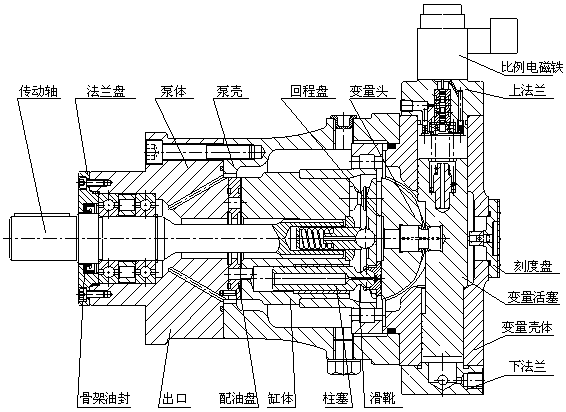

主體部分(參見結構剖)由傳動軸帶動缸體旋轉,使均勻分布在缸體上的七個柱塞繞傳動軸中心線轉動,通過中心彈簧將柱滑組件中的滑靴壓在變量頭(或斜盤)上。這樣,柱塞隨著缸體的旋轉而作往復運動,完成吸油和壓油動作。

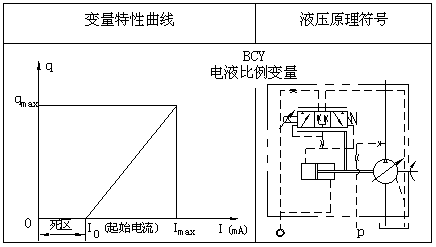

BCY14-1B型電液比例控制變量泵,是利用“流量——位移——力反饋”的原理設計的,是CY14-1B型軸向柱塞泵中一種新的變量型式,是靠外控油壓來控制變量機構,并利用輸入比例電磁鐵的電流大小來改變泵的流量,輸入電流與泵的流量成比例關系。該泵控制靈活、動作靈敏、重復精度高、穩定性好,能方便地實現液壓系統的遙控、自控、無級調速、跟蹤反饋同步和計算機控制,適用于工業自動化的要求。
