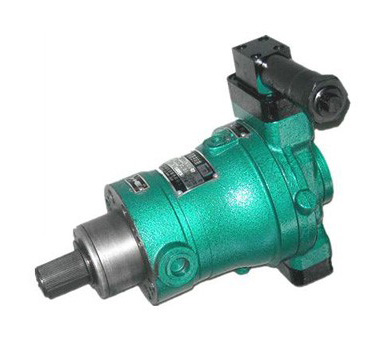

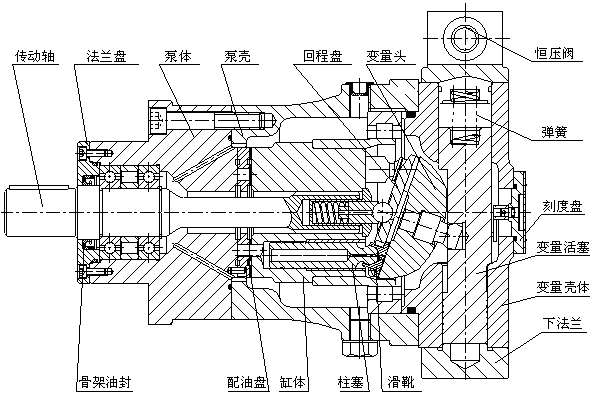

主體部分(參見結構剖)由傳動軸帶動缸體旋轉,使均勻分布在缸體上的七個柱塞繞傳動軸中心線轉動,通過中心彈簧將柱滑組件中的滑靴壓在變量頭(或斜盤)上。這樣,柱塞隨著缸體的旋轉而作往復運動,完成吸油和壓油動作。

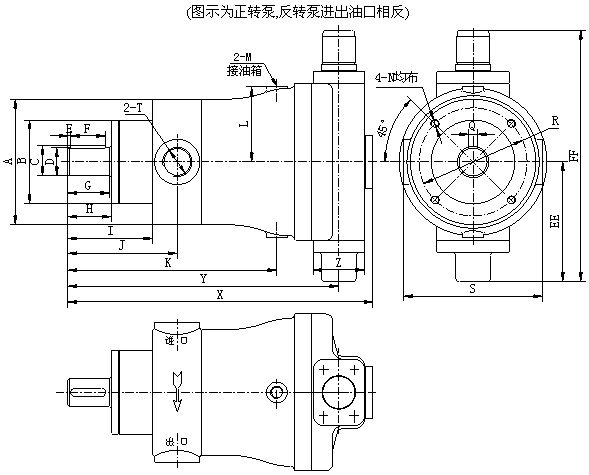

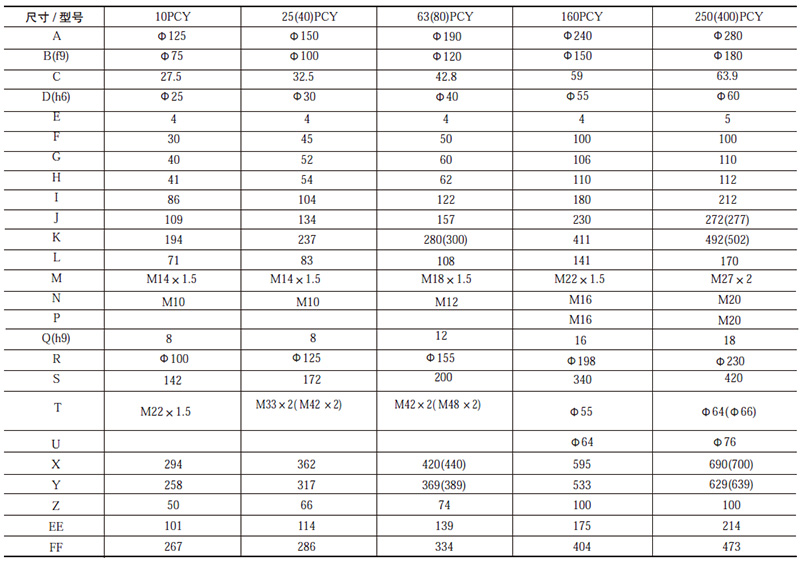

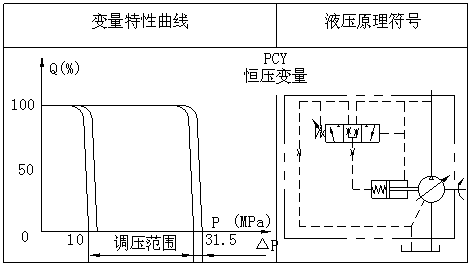

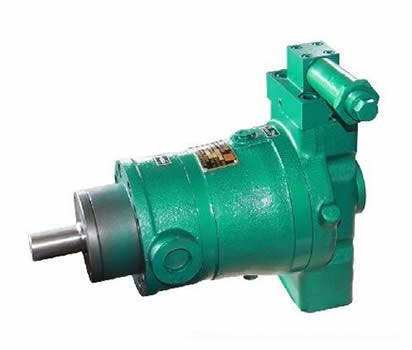

這種變量型式的泵,輸出壓力小于調定恒壓力時,全排量輸出壓力油,即定量輸出,在輸出油液的壓力達到調定壓力時,就自動地調節泵流量,以保證恒壓力,滿足系統的要求。泵的輸出恒壓值,根據需要,在調壓范圍內可以無級調定,泵的結構見圖6,該結構將輸出的壓力油同時通至變量活塞下腔和和恒壓閥的控制油入口,當輸出壓力小于調定恒壓力時,作用在恒壓閥芯上的油壓推力小于調定彈簧力,恒壓閥處于開啟狀態,壓力油進入變量活塞上腔,變量活塞壓在最低位置,泵全排量輸出壓力油; 當泵在調定恒壓力工作時,作用在恒壓閥芯上的油壓推力等于調定彈簧力,恒壓閥的進排油口同時處于開啟狀態,使變量活塞上下腔的油壓推力相等,變量活塞平衡在某一位置工作,若液壓阻尼(負載)加大,油壓瞬時升高,恒壓閥排油口開大、進油口關小,變量活塞上腔比較下腔壓力降低、變量活塞向上移動,泵的流量減小,直至壓力下降到調定恒壓力,這時變量活塞在新的平衡位置工作。反之,若液壓阻尼(負載)減小,油壓瞬時下降,恒壓閥進油口開大,排油口關小,變量活塞上腔比較下腔油壓升高,變量活塞向下移動,泵的流量增大,直至壓力上升至調定恒壓力。
