XM-F40L（75F）軸向柱塞馬達
XM-F40L、XM-F75F、TX-F75F斜盤式軸向柱塞馬達，是可逆的液壓元件。同一元件既可作油馬達使用，又可作油泵使用（可直接與ZBD40、ZBD75泵互換使用）。這種馬達具有結構緊湊、體積小、重量輕、工作壓力高、效率高等優點。它同其它元件（閥、液壓缸等）可組成閉式或開式...
獲取報價

售后服務熱線
180-1286-1519

廠家直銷品質保障閃電發貨服務無憂

產品概述：

XM-F40L、XM-F75F、TX-F75F斜盤式軸向柱塞馬達，是可逆的液壓元件。同一元件既可作油馬達使用，又可作油泵使用（可直接與ZBD40、ZBD75泵互換使用）。這種馬達具有結構緊湊、體積小、重量輕、工作壓力高、效率高等優點。它同其它元件（閥、液壓缸等）可組成閉式或開式液壓系統。適用于工程機械、起重運輸機械、建筑機械以及機床、船舶、礦山、冶金等各類機械。

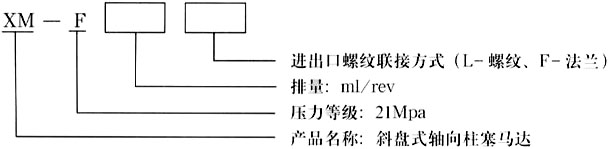

型號說明：

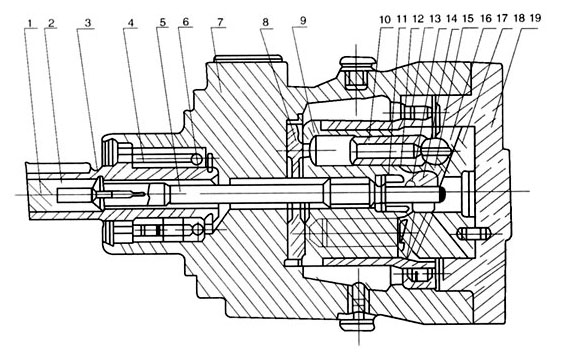

結構剖視：

工作原理：

馬達外軸（3）同軸承（4）（6）支承在殼體（7）上，內軸（5）通過花鍵一端與外軸聯接，另一端與缸體（9）花鍵聯接，啟動及空載時缸體在彈簧（2）和（11）作用下與配油盤（8）保持一定的油膜接觸，缸體另一端用軸承（13）支承在殼體上，缸體孔中有7個柱塞（10），柱塞的球形端部與滑靴（17）球窩包鎖，通常在工作時滑靴受油液壓力作用與斜盤（18）保持一定的油膜接觸，但當自吸啟動和轉速突然升高時，滑靴可能浮起，為了防止這種現象，在內軸端部受彈簧（11）作用的球鉸（15）頂住回程盤將滑靴壓在斜盤表面。

技術參數：

型號
理論排量
ml/r
壓力（Mpa）
轉速（r/min）
輸出扭矩
N.m
容積效率
≥%
總效率
≥%
重量
kg
額定
最高
額定
最高
XM-F40L
40
21
28
1500
2500
118
92
85
28
XM-F75F
75
2000
225
60
