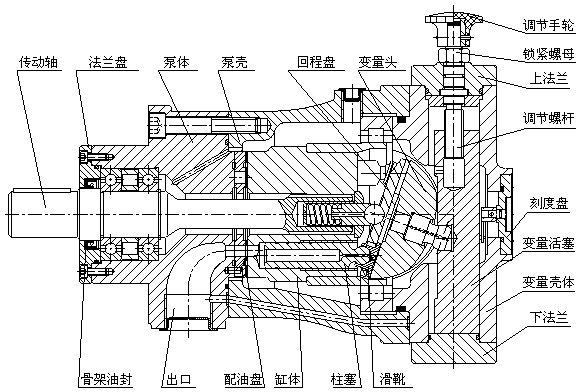

主體部分(參見結構剖)由傳動軸帶動缸體旋轉,使均勻分布在缸體上的七個柱塞繞傳動軸中心線轉動,通過中心彈簧將柱滑組件中的滑靴壓在變量頭(或斜盤)上。這樣,柱塞隨著缸體的旋轉而作往復運動,完成吸油和壓油動作。

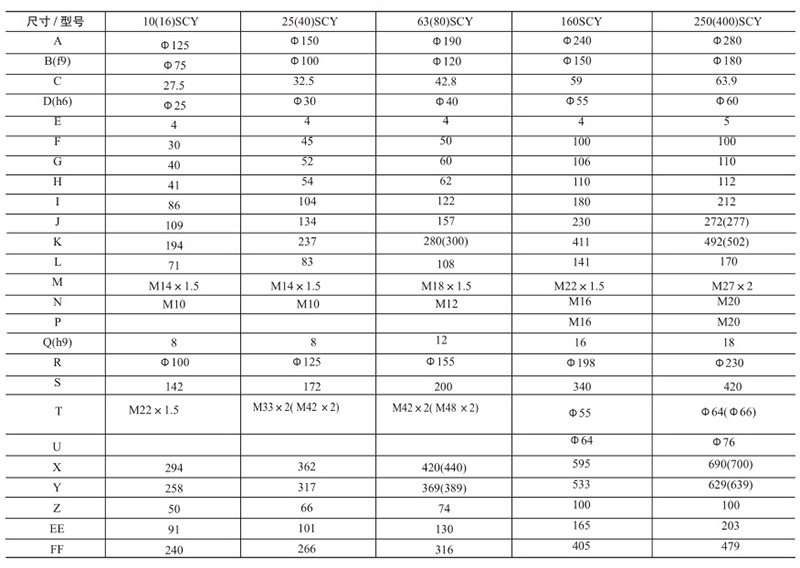

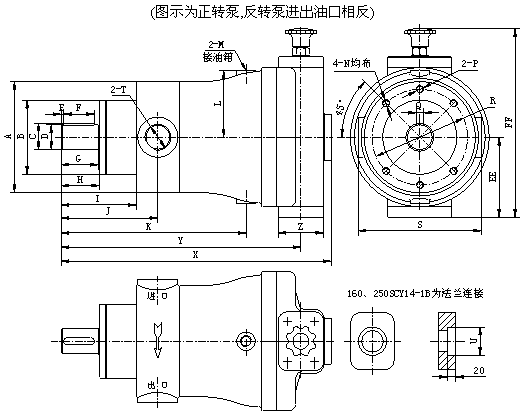

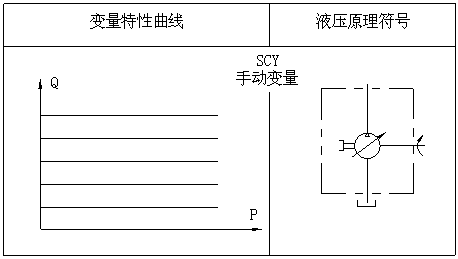

手動變量泵改變流量靠外力轉動調節手輪,旋轉調節螺桿,帶動變量活塞沿軸向移動,同時帶動變量頭繞中心轉動,改變傾斜角,達到變量目的。當達到所需流量時可使鎖緊螺母緊固。
調節手輪順時針轉動時,流量減小。調節手輪逆時針轉動時,流量增加。其百分值可粗略從刻度盤上讀出。工作時改變流量須卸荷操作。
